영상감시장치

영상감시시스템 개요

영상감시장치의 분야는 감시 대상체를 전기적인 신호로 변환하기 위한 고체 촬상 소자 카메라(CCD Camera)와, 복수의 카메라 신호를 임의의 모니터에 디스플레이해주는 영상 신호 전환기(Matrix Switcher)류, 4대의 컬러 카메라 신호를 한 대의 모니터에 디스플레이해주는 컬러 4화면 분할기(Quadratic Displayer) 등이 일반적인 제품군입니다. 신호의 전송에는 아날로그 기반의 동축케이블 및 고화질을 위한 광파이버 케이블(광링크) 그리고 디지털 기반의 IP 네트워크 방식이 있습니다. 주로 산업용, 교통관제용, 방범용 등 용도가 다양합니다.

현재 영상감시장치 관련 기술은 반도체 기술의 급속한 발전으로 취급이 쉽고 가격이 저렴한 TV용 카메라의 보급이 일반화되고 있습니다. 또한 전송방식에서도 기술적 발전이 이루어져 관련 제품의 수요가 급격히 늘어나고 응용 분야 역시 확대되고 있습니다. 특히 최근에는 교통감시, 쓰레기 불법투기 단속, 불법주정차 단속, 재난재해 감시, 방범 CCTV 등 단위 업무별로 분산 운영 중인 CCTV를 통합관제센터에서 조작, 제어가 가능하도록 공간적, 기능적으로 통합관제시스템을 구축하는 사례가 늘고 있습니다.

영상감시시스템 기본구조

영상감시장치의 기본 구조는 피사체를 촬영하여 전기 신호로 변환하는 촬상계, 이 전기신호를 원격지에 전송하는 전송계, 전송되어 온 영상 신호를 재생・표시하는 수상계로 구성됩니다. 그 밖에도 복수의 카메라 운영의 조종과 통제, 영상의 기록・재생・해석 처리를 담당하는 정보처리장치 등으로 구성되는 제어계가 추가될 수 있습니다.

이외에 각 계의 속에 혹은 상호간에 영상의 기록, 재생이 요구되고 정보 처리 장치에 의한 영상의 해석, 처리를 필요로 하는 경우도 생기기 때문에 영상의 기록, 재생, 가공, 처리를 포함하는 화상 처리계를 결합하여 영상감시장치를 구성하게 됩니다.

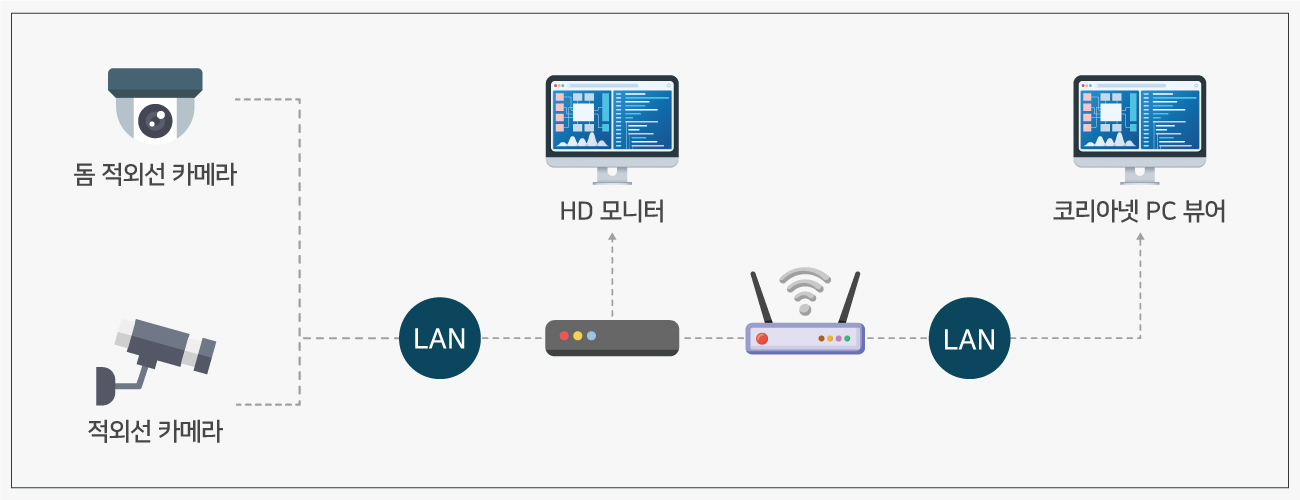

영상감시장치 시스템 구성도
